04Navigation跳转

Navigation跳转

需求：由Index页面跳转到Home页面/组件

bug点：API19版本中**，需要使用模拟器**完成本案例。预览器不支持。其他版本同学们自行测试预览器是否支持。

跳转页Index（源页面）​

1-Navigation组件​

必须使用Navigation作为根容器组件。

@Entry
@Component
struct Index {
  build() {
    Navigation() {
      Button('点击跳转Home组件')
    }
    .width('100%')
    .height('100%')
  }
}

2- NavPathStack 对象​

需要在源页面中设置 NavPathStack 对象

  pagePath:NavPathStack = new NavPathStack()

3-关联​

需要将该 NavPathStack 对象跟Navigation组件关联起来

 pagePath:NavPathStack = new NavPathStack()

 Navigation(this.pagePath){

    }

4-跳转页面​

下面的跳转功能代码，name属性对应的配置值，还没写呢，此处是伪代码。

  Button('点击跳转Home组件')
        .onClick(() => {
          this.pagePath.pushPath({name:"目标页面的配置名称后续回来补上？？？？"})
        })

目标页面Home，​

1-NavDestination组件​

必须使用NavDestination作为根容器组件。

@Component
struct Home {
  build() {
    NavDestination(){
      Column({ space: 30 }) {
        Text('Home组件效果')
      }
      .width('100%')
      .height('100%')
    }
  }
}

2-入口函数​

需要一个入口函数，方便在后续的配置文件中使用。该函数在组件之外的位置。可以写在当前文件的第一行。

@Builder
export function homeBuilder(){
  Home()
}

配置文件​

设置配置文件，源页面的name值和目标页面的路径，均需要由配置文件关联。

1 - module.json5配置文件​

找到src/main/module.json5配置文件，未修改前的默认样子如下

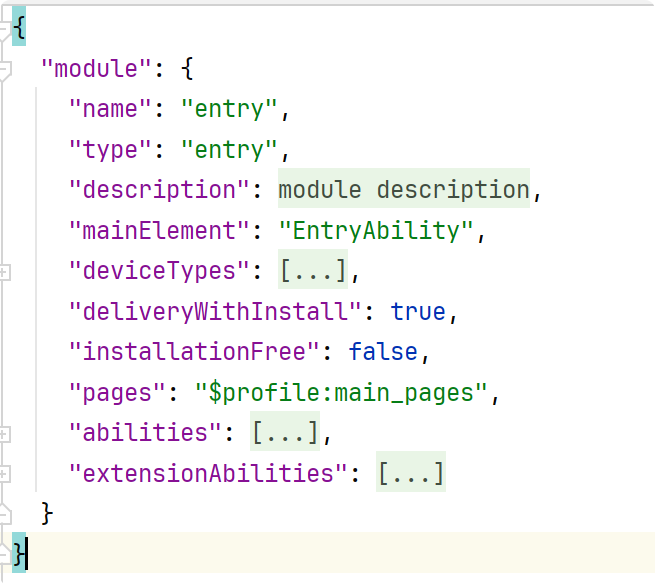

module.json5修改之前

2 - 添加 routerMap配置项​

追加配置项："routerMap": "$profile:route_map"。追加好后的样子如下图：

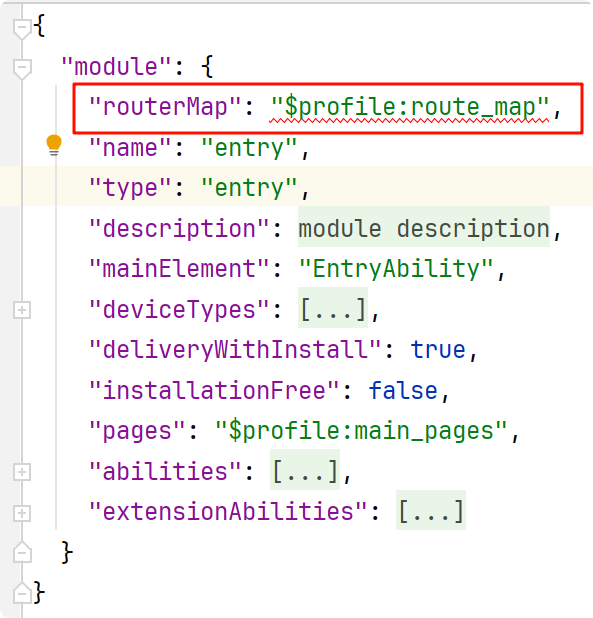

module.json5修改之后

3 - 创建route_map.json​

在src/main/resources/base/profile目录下创建route_map.json

4 - 在route_map.json 中添加配置项如下​

{
  "routerMap": [
    {
      "name": "Home",
      "pageSourceFile": "src/main/ets/view/Home.ets",
      "buildFunction": "homeBuilder"
    }
  ]
}

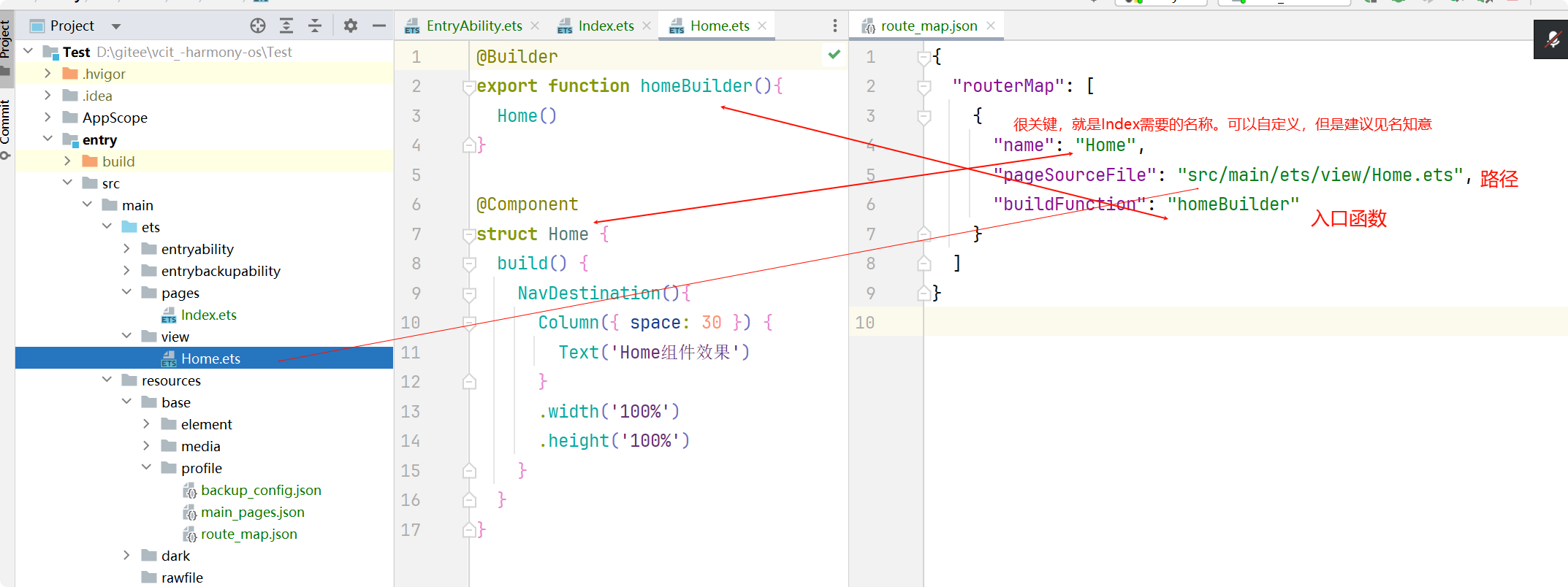

Home文件与配置项的关系

页面文件代码最终效果​

1 - Index完整代码​

@Entry
@Component
struct Index {
  pagePath:NavPathStack = new NavPathStack()
  build() {
    Navigation(this.pagePath) {
      Button('点击跳转Home组件')
        .onClick(() => {
          this.pagePath.pushPath({name:"Home"})
        })
    }
    .width('100%')
    .height('100%')
  }
}

2 - Home完整代码​

@Builder
export function homeBuilder(){
  Home()
}

@Component
struct Home {
  build() {
    NavDestination(){
      Column({ space: 30 }) {
        Text('Home组件效果')
      }
      .width('100%')
      .height('100%')
    }
    .hideBackButton(true)  // 取消 NavDestination 默认的返回箭头
  }
}

组件导航详细知识

组件导航和页面路由概述

基本概念

页面是指由布局、组件、交互逻辑等构成的可视化交互单元，承载着特定功能逻辑与信息展示，是用户与应用进行操作交互的核心界面载

体。一个完整的应用往往由多个页面组成，组件导航（Navigation）和页面路由（@ohos.router）均提供了应用内的页面跳转能力。

  • 在组件导航（Navigation）框架下，“页面"通过NavDestination组件承载，特指一个NavDestination组件包含的内容。

  • 在页面路由（@ohos.router）框架下，“页面"特指@Entry装饰的自定义组件。

架构差异

组件导航（Navigation）将页面放在Navigation组件内部进行跳转，具备更强的一次开发多端部署能力，可以进行更加灵活的页面栈操作。推荐使用组件导航（Navigation）来实现页面跳转以及组件内的跳转，以获得更佳的使用体验。

架构差异

组件导航优势

  1. 接口上显式区分标题栏、内容区和工具栏，实现更加灵活的管理和UX动效能力;

  2. 显式提供路由容器概念，由开发者决定路由容器的位置，支持在全模态、半模态、弹窗中显示；

  3. 基于通用UIBuilder能力，由开发者决定页面别名和页面UI对应关系，提供更加灵活的页面配置能力;

  4. 整合UX设计和一次开发多端部署能力，默认提供统一的标题显示、页面切换和单双栏适配能力；

  5. 基于组件属性动效和共享元素动效能力，将页面切换动效转换为组件属性动效实现，提供更加丰富和灵活的切换动效;

  6. 开放了页面栈对象，开发者可以继承，能更好的管理页面显示。

组件导航​

组件导航的基本使用

基本概念

组件导航（Navigation）主要用于实现Navigation页面（NavDestination）间的跳转，支持在不同Navigation页面间传递参数，提供灵活的跳转栈操作，从而更便捷地实现对不同页面的访问和复用。

组件导航基本概念

// 组件导航基本使用
@Entry
@Component
struct ComponentNavigation {
  // 1.设置导航控制器
  navPathStack: NavPathStack = new NavPathStack()

  // 准备一个可以展示的UI结构（模仿页面）
  @Builder
  myNavDestination(name: string) {
    // 需要注意的是这里展示的UI必须 被 NavDestination 包裹
    NavDestination(){
      //   根据name值展示对应UI
      if (name === 'pageA') {
        Text('我是新页面A')
      }
    }

  }

  build() {
    Column({ space: 30 }) {
      // 绑定导航控制器
      Navigation(this.navPathStack) {
        Text('NavNavigation基本使用')
        Button('去页面A')
          .onClick(() => {
            //   3.路由跳转
            this.navPathStack.pushPath({ name: 'pageA' })
          })
      }
      // 2. 设置路由导航。注意不加小括号，不是调用函数。而是告知要用哪个UI结构
      .navDestination(this.myNavDestination)
    }
    .width('100%')
    .height('100%')
  }
}

组件导航的显示模式​

Navigation组件通过mode属性设置页面的显示模式。

自适应模式(默认)：小于600vp时单栏，大于600vp时分栏。

单栏模式：单栏模式适用于窄屏设备，发生路由跳转时，整个页面都会被替换。

分栏模式：分栏模式适用于宽屏设备，分为左右两部分，发生路由跳转时，只有右边子页会被替换。

Navigation(this.navPathStack){}
//   设置分栏模式
.mode(NavigationMode.Stack)// 不论屏幕尺寸宽窄，都单栏
.mode(NavigationMode.Split)// 不论屏幕尺寸宽窄，都分栏，除非窄到装不下
.mode(NavigationMode.Auto)// 小于600vp时单栏，大于600vp时分栏。

组件导航的标题栏​

标题栏在界面顶部，用于呈现界面名称和操作入口，Navigation组件通过title属性设置主标题，通过titleMode属性设置标题栏模式。

Mini模式：普通型标题栏，用于一级页面不需要突出标题的场景。

Full模式：单栏模式适用于窄屏设备，发生路由跳转时，整个页面都会被替换。

Free模式：当内容为满一屏的可滚动组件时，标题随着内容向上滚动而缩小（子标题的大小不变、淡出）。向下滚动内容到顶时则恢复原样。

Navigation(this.navPathStack){}
.title('标题')		// 也可以用于NavDestination设置子标题
.titleMode(NavigationTitleMode.Mini)
.titleMode(NavigationTitleMode.Full)
.titleMode(NavigationTitleMode.Free)
.hideTitleBar(true) //隐藏标题	 也可以用于NavDestination隐藏子标题

组件导航的菜单栏​

菜单栏位于Navigation组件的右上角，可以通过menus属性进行设置，支持Array<NavigationMenultem>和CustomBuilder两种参数类型。

使用Array<NavigationMenultem>类型时，竖屏最多支持显示3个图标，横屏最多支持显示5个图标，多余的图标会被放入自动生成的更多图标。

可以使用action函数完成对应的点击功能。

 // 设置菜单栏(前提是不能隐藏了标题栏，需要让标题栏显示出来)
      .menus([
        {value:'编辑',icon:$r('sys.media.ohos_ic_public_edit')},
        {value:'扫码',icon:$r('sys.media.ohos_ic_public_scan'),action: () => {
          promptAction.openToast({message:'拉起扫码业务界面进行扫码'})
        }},
        {value:'wifi',icon:$r('sys.media.wifi_router_fill')},
        {value:'搜索',icon:$r('sys.media.AI_search')}
      ])

组件导航的工具栏​

工具栏位于Navigation组件的底部，可以通过toolbarConfiguration属性进行设置。可以设置工具栏内容value和工具栏属性options。

工具栏内容支持Array<Toolbarltem>和CustomBuilder两种参数类型。

工具栏属性包含工具栏背景颜色、工具栏背景模糊样式及模糊选项、工具栏背景属性、工具栏布局方式、是否隐藏工具栏的文本、工具栏

更多图标的菜单选项。

      //   设置工具栏
      .toolbarConfiguration(
        // 内容
        [
          { value: '首页', icon: $r('sys.media.leave_home_fill') },
          { value: '分享', icon: $r('sys.media.ohos_ic_public_share'),action: () => {
              //跳转到分享页面
            // this.navPathStack.pushPath({name:'分享页面标记名程例如share'})
            this.navPathStack.pushPath({name:'pageA'})
          } },
          { value: '我的', icon: $r('sys.media.person_shield') }
        ],
        //   属性
        {
          //工具栏背景颜色，不设置时为系统默认颜色。
          backgroundColor: '#ffd49494',
          // 工具栏背景模糊样式，不设置时关闭背景模糊效果。
          //Thin 轻薄材质模糊。 Regular普通厚度材质模糊。Thick厚材质模糊。BACKGROUND_THIN近距景深模糊。BACKGROUND_REGULAR中距景深模糊。BACKGROUND_THICK远距景深模糊。。。
          backgroundBlurStyle: BlurStyle.COMPONENT_ULTRA_THICK,
          /*  设置工具栏布局方式。默认值：BarStyle.STANDARD
           * STANDARD指定该模式的标题栏或工具栏与内容区采用上下布局。
           * STACK指定该模式的标题栏或工具栏与内容区采用层叠布局，标题栏或工具栏布局在内容区上层。
           * SAFE_AREA_PADDING将指定该模式的标题栏或工具栏设置为组件级安全区。
           * */
          barStyle:BarStyle.SAFE_AREA_PADDING,
          // 工具栏背景模糊选项。
          backgroundBlurStyleOptions:{
            policy:BlurStyleActivePolicy.FOLLOWS_WINDOW_ACTIVE_STATE //模糊效果跟随窗口焦点状态变化，非焦点不模糊，焦点模糊。
          },
          // 设置工具栏背景属性包括：模糊半径，亮度，饱和度，颜色等。
          backgroundEffect:{
            //模糊半径，取值范围：[0, +∞)，默认为0。
            radius:0,
            // 饱和度，取值范围：[0, +∞)，默认为1。推荐取值范围：[0, 50]。
            saturation:10
          //   ...
          }
        }
      )

组件导航路由操作​

基本概念：Navigation路由相关的操作都是基于导航控制器NavPathStack提供的方法进行，每个Navigation都需要创建并传入一个NavPathStack对象，用于管理页面。主要涉及页面跳转、页面返回、页面替换、页面删除、参数获取、路由拦截等功能。

页面跳转：​

NavPathStack通过Push相关的接口 去实现页面跳转的功能，主要分为以下三类:

  1. 普通跳转，通过页面的name去跳转，并可以携带param。
//1.普通跳转
this.navPathStack.pushPath({ name: "PageOne", param: "PageOne Param" })
this.navPathStack.pushPathByName("PageOne", "PageOne Param");
  1. 带返回回调的跳转，跳转时添加onPop回调，能在页面出栈时获取返回信息，并进行处理。
//2.带返回回调跳转
this.navPathStack.pushPathByName('PageOne', "PageOne Param", (popInfo) => {
  console.info('Pop page name is: ' + popInfo.info.name + ', result: ' + JSON.stringify
  (popInfo.result));
});
  1. 带错误码的跳转，跳转结束会触发异步回调，返回错误码信息。
//3.带错误码跳转
this.navPathStack.pushDestination({ name: "PageOne", param: "PageOne Param" })
  .catch(() => {
    console.error('Push destination failed');
  }).then(() => {
  console.info('Push destination succeed.');
});

页面返回：​

NavPathStack通过Pop相关接口去实现页面返回功能。

  1. 使用导航控制器的pop方法返回上一个页面。
  2. 使用导航控制器popToName返回上一个指定名称的页面。
  3. 使用popTolndex返回指定索引l的页面。
  4. 使用clear清除栈中所有页面，实现返回根页面。
//返回到上一页
this.navPathStack.pop();
//返回到上一个PageOne页面
this.navPathStack.popToName("PageOne");
//返回到索引为1的页面
this.navPathStack.popToIndex(1);
//返回到根首页（清除栈中所有页面）
this.navPathStack.clear();

页面替换:​

NavPathStack通过Replace相关接口去实现页面替换功能。原路由在路由栈中不会留记录。

  • replacePath

  • replacePathByName

  • replaceDestination

Button('替换')
  .onClick(() => {
    //将栈顶页面替换为Page0ne
    this.navPathStack.replacePath({ name: "PageOne", param: "PageOne Param" });
    this.navPathStack.replacePathByName("PageOne", "PageOne Param");
    // 带错误码的替换，跳转结束会触发异步回调，返回错误码信息
    this.navPathStack.replaceDestination({
      name: "PageOne",
      param: "Page0ne Param"
    })
      .catch(() => {
        console.error('Replace destination failed');
      }).then(() => {
      console.info('Replace destination succeed.');
    })
  })

页面删除：​

NavPathStack通过Remove相关接口去实现删除路由栈中特定页面的功能。

  • removeByName

  • removeBylndexes

  • removeByNavDestinationld

Button('删除')
  .onClick(() => {
    //删除栈中name为PageOne的所有页面
    this.navPathStack.removeByName("PageOne");
    //删除指定索引的页面
    this.navPathStack.removeByIndexes([1, 3, 5]);
    //删除指定id的页面
    this.navPathStack.removeByNavDestinationId("1") ;
  })

页面移动：​

NavPathStack通过Move相关接口去实移动路由栈中特定页面到栈顶的功能。

  • moveToTop

  • movelndexToTop

Button('移动')
  .onClick(() => {
    // 移动栈中name为PageOne的页面到栈顶
    this.navPathStack.moveToTop("PageOne");
    //移动栈中索引为1的页面到栈顶
    this.navPathStack.moveIndexToTop(1);
  })

参数获取：​

  • NavDestination子页第一次创建时会触发onReady回调，可以获取此页面对应的参数。

  • NavDestination组件中可以通过设置onResult接口，接收返回时传递的路由参数。

其他业务场景，可以通过主动调用NavPathStack的Get相关接口去获取指定页面的参数

  • getAllPathName获取栈中所有页面name集合

  • getParamBylndex获取指定索引l的页面参数

  • getParamByName获取页面的参数

  • getlndexByName获取页面的索引集合

Button('获取栈中所有页面name集合')
.onClick(()=>{
  //获取栈中所有页面name集合
  this.navPathStack.getAllPathName();
  Button('获取索引为1的页面参数')
  .onClick(()=>{
    //获取索引为1的页面参数
    this.navPathStack.getParamByIndex(1);
  })
  Button('获取PageOne页面的参数')
  .onClick(()=>{
    //获取PageOne页面的参数
    this.navPathStack.getParamByName("PageOne");
  })
  Button('获取PageOne页面的索引集合')
  .onClick(()=>{
    //获取PageOne页面的索引集合
    this.navPathStack.getIndexByName("PageOne");
  })

路由拦截：​

NavPathStack提供了setlnterception方法，用于设置Navigation页面跳转拦截回调。该方法需要传入一个

Navigationlnterception对象，该对象包含三个回调函数：

  1. willShow页面跳转前回调，允许操作栈，在当前跳转生效。

  2. didShow页面跳转后回调，在该回调中操作栈会在下一次跳转生效。

  3. modeChange页面Navigation单双栏显示状态发生变更时触发该回调。

跳转前回调：​

willShow：页面跳转前回调的回调函数。该回调有四个参数，分别是：

  1. 跳转前的页面信息

  2. 跳转后的页面信息

  3. 当前的跳转类型

  4. 页面跳转是否有动画

可以修改路由栈来实现路由拦截重定向的能力

跳转后回调：​

didShow: 页面跳转后回调的回调函数。该回调有四个参数，分别是：

  1. 跳转前的页面信息

  2. 跳转后的页面信息

  3. 当前的跳转类型

  4. 页面跳转是否有动画

无论哪个回调，进入回调时，路由栈都已经发生了变化

案例应用：查看个人信息拦截到登录页面去​
import { promptAction } from '@kit.ArkUI'

// 路由拦截案例
@Entry
@Component
struct MyNavigationInterception {
  // 登录状态
  @Provide isLogin: boolean = false
  // 1.设置导航控制器
  navPathStack: NavPathStack = new NavPathStack()

  // 构建UI 路由子页面
  @Builder
  myNavDestination(name: string) {
    if (name === 'user') {
      User()
    } else if (name === 'login') {
      Login()
    }
  }

  build() {
    // 绑定导航控制器
    Navigation(this.navPathStack) {
      Button('查看用户信息')
        .onClick(() => {
          this.navPathStack.pushPath({ name: 'user' })
        })
    }
    // 准备拦截
    .onAppear(() => {
      this.navPathStack.setInterception({
        // 页面跳转前回调
        willShow: (
          from: NavDestinationContext | "navBar",
          to: NavDestinationContext | "navBar",
          operation: NavigationOperation,
          isAnimated: boolean
        ) => {
          //to 如果是 'navBar' 说明是去跟页面  navBar是根页面的名程
          if (typeof to === 'string') {
            return
          }
          if (to.pathInfo.name === 'user' && !this.isLogin) {
            // 一旦进入回调函数，路由栈已经发生变化了
            this.navPathStack.pop()
            //   提示信息
            this.getUIContext().getPromptAction().openToast({
              message: '用户未登录，轻先登录'
            })
            //   跳转登录页面
            this.navPathStack.pushPath({ name: 'login' })
          }
        },
        didShow: (from,to,operation,isAnimated) => {
          // 页面跳转后回调的回调函数
        },
        modeChange: (mode) => {
          promptAction.openToast({ message: '当前分栏模式发生变化：' + mode })
        }
      })
    })
    .navDestination(this.myNavDestination)
  }
}

@Component
struct User {
  @Consume isLogin: boolean
  navPathStack: NavPathStack | undefined = undefined

  build() {
    NavDestination() {
      Text('用户信息：帝心')
      Button('退出登录')
        .onClick((event: ClickEvent) => {
          this.isLogin = false
          this.navPathStack?.pop()
        })
    }
    .onReady((context) => {
      this.navPathStack = context.pathStack
    })
  }
}

@Component
struct Login {
  @Consume isLogin: boolean
  navPathStack: NavPathStack | undefined = undefined

  build() {
    NavDestination() {
      Button('你还没登录,点我登录')
        .onClick(() => {
          this.isLogin = true
          //   提示信息
          this.getUIContext().getPromptAction().openToast({
            message: '登录成功'
          })
          //返回上一页
          this.navPathStack?.pop()
        })
    }
    .onReady((context) => {
      this.navPathStack = context.pathStack
    })
  }
}

路由表配置​

路由表：​

路由表是实现页面跳转的核心机制，其本质是一个集中管理页面跳转规则的映射表。

Navigation支持通过router_map.json文件建立页面名称与页面组件的映射关系，在触发页面跳转时，传入需要路由的页面配置名称，

系统会自动完成路由模块的动态加载、页面组件构建，从而实现开发层面的模块解耦。

每个路由条目包含了名称、文件路径、构造函数、元数据四个核心字段

{
  "routerMap": [
    {
      "name": "Home",
      "pageSourceFile": "src/main/ets/view/Home.ets",
      "buildFunction": "homeBuilder",
      "data":{"description":"主页模块"}
    }，
     {
      "name": "login",
      "pageSourceFile": "src/main/ets/view/Login.ets",
      "buildFunction": "loginBuilder",
      "data":{"description":"登录模块"}
    }
  ]
}

配置步骤​

  1. 在resources/base/profile目录下新建router_map.json文件

  2. 在module.json5添加路由表配置routerMap属性

  3. 在router_map.json添加路由配置信息

  4. 在跳转目标页面中，需要配置入口Builder函数，函数名称需要和router_map.json配置文件中的buildFunction保持一致

  5. 通过pushPath等接口进行跳转（navigation不用配置navDestination属性）

最后由 dxin 于 更新

评论

加载中…
加载中...
